| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIGAN |
| प्रमाणन: | CE |
| मॉडल संख्या: | KJG |
| न्यूनतम आदेश मात्रा: | एक सेट |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | पहले फिल्म में पैक किया गया, और फिर बाहरी पैकिंग के लिए लकड़ी के मामले के साथ प्रबलित किया गया |
| प्रसव के समय: | 20 कार्य दिवसों के बाद आपका भुगतान प्राप्त हुआ |
| भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 20sets |
| उत्पाद का नाम: | हॉलो पैडल ड्रायर / औद्योगिक सुखाने के उपकरण | आवेदन: | व्यर्थ पानी का उपचार |
|---|---|---|---|
| हीटिंग मोड: | जैकेट | ताप संसाधन: | भाप, तेल |
| काम करने का प्रकार: | निरंतर | फ़ीचर: | पवित्र |
| प्रमुखता देना: | औद्योगिक सुखाने ओवन,रोटरी ड्रम ड्रायर |
||

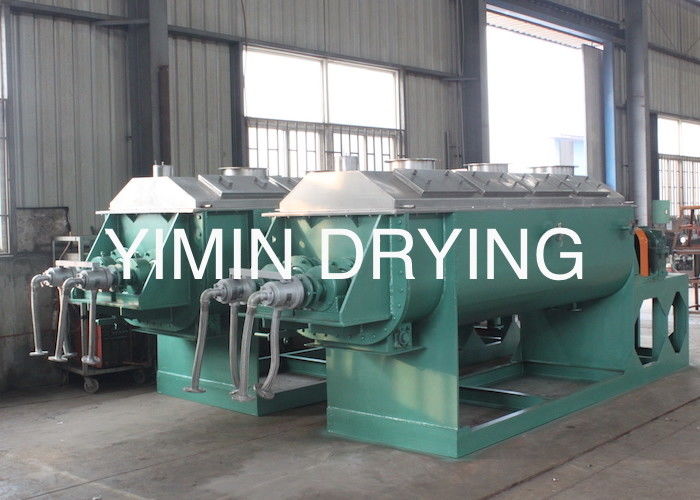

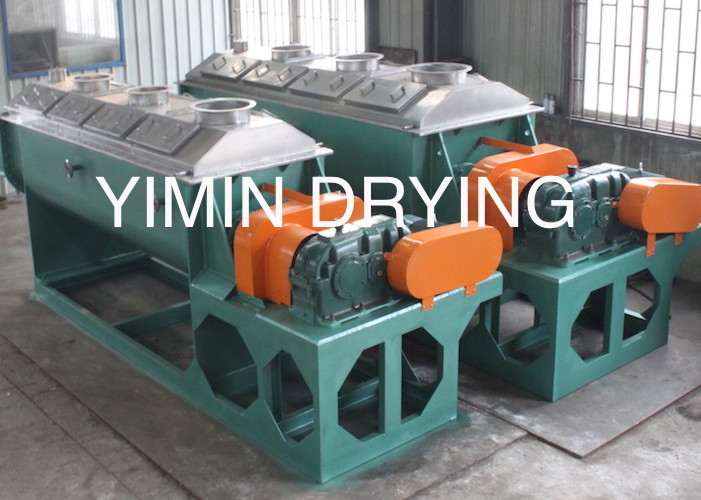

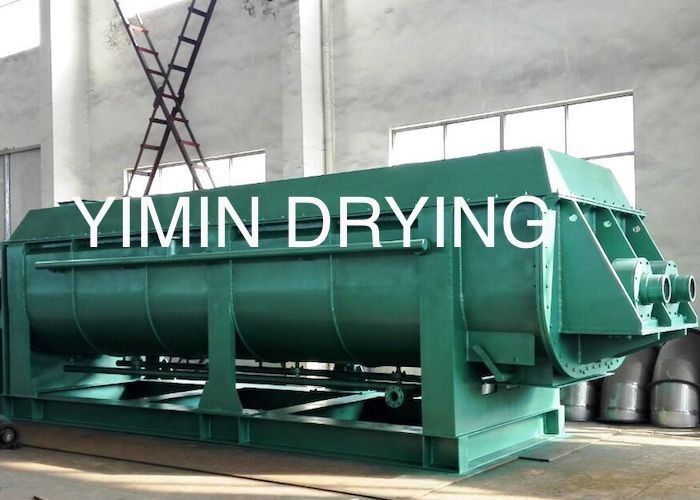

अपशिष्ट जल उपचार के लिए केजेजी श्रृंखला हालो ब्लेड पैडल ड्रायर
अपशिष्ट जल उपचार औद्योगिक सुखाने उपकरण खोखले रोटरी चप्पू ड्रायर KJG श्रृंखला
विवरण
अद्वितीय इंटरमेशिंग खोखले पच्चर के आकार वाले पैडल्स के साथ दोहरे काउंटर-घूर्णन शाफ्ट अंतरंग मिश्रण का उत्पादन करते हैं, गर्मी हस्तांतरण का अनुकूलन करते हैं, और एक स्व-सफाई सुविधा प्रदान करते हैं।वॉल्यूम अनुपात में एक बड़ा हीट ट्रांसफर क्षेत्र खोखले पैडल और एक जैकेट वाले बर्तन के उपयोग से प्राप्त किया जाता है, जिसके माध्यम से हीटिंग माध्यम बहता है।परिणाम कम जगह की आवश्यकताओं और कम स्थापना लागत के साथ एक कुशल, कॉम्पैक्ट मशीन है।
विशेषताएं
कम परिचालन लागत
- चलाने में आसान
- कम से कम ध्यान देने की आवश्यकता है
- सरल उपकरण प्रक्रिया की निगरानी करते हैं
- उच्च दक्षता
- गैस की कम मात्रा
तकनीकी पैमाने
| नमूना | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| गर्मी क्षेत्र (एम२) | ३ | ९ | १३ | १। | २ ९ | ४१ | ५२ | ६ 68 | 81 | 95. है | 110 |
| प्रभावी मात्रा (एम३) | 0.06 | 0.32 है | 0.59 है | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 है | 6.43 | 8.07 | 9.46 |
| गति सीमा (आरएमपी) | 15-30 है | 10-25 है | 10-25 है | 10-20 है | 10-20 है | 10-20 है | 10-20 है | 10-20 है | 5-15 | 5-15 | 5-10 |
| शक्ति (किलोवाट) | २.२ | ४ | 5.5 | 7.5 है | 1 1 | १५ | ३० | ४५ | ५५ | .५ | 95. है |
| चौड़ा (मिमी) | 306 है | 584 है | 762 | 940 है | 1118 है | 1296 है | 1476 | 1652 | 1828 | 2032 | 2210 है |
| कुल चौड़ाई (मिमी) | 736 है | 841 है | 1066 है | 1320 है | 1474 | 1676 | 1854 में हुआ | 2134 | 1186 | 2438 है | 2668 है |
| लंबाई (मिमी) | 1956 | 2820 है | 3048 है | 3328 है | 4114 | ४24२४ | 5258 है | 5842 | 6020 है | 6124 है | 6122 |
| कुल लंबाई (मिमी) | 2972 | 4876 | ५४६ | 5918 है | 6808 है | 7570 है | 8306 है | 9296 है | 9678 है | 9704 है | 9880 है |
| इनपोर्ट-आउटपोर्ट दूरी (मिमी) | 1752 | 2540 है | 2768 है | 3048 है | 3810 है | 4420 है | 4954 है | 5384 है | 5562 | 5664 | 5664 |
| केंद्र ऊंचाई (मिमी) | 380 | 380 | 534 है | 610 है | 762 | 915 है | 1066 है | 1220 है | 1220 है | 1220 है | 1220 है |
| कुल ऊंचाई एच (मिमी) | 762 | 838 है | 1092 | 1270 है | 1524 | 1778 | 2032 | 2362 है | 2464 है | 2566 है | 2668 है |
कम रखरखाव लागत
- हाई टॉर्क और लो ऑपरेटिंग स्पीड के लिए बनाया गया है
- आसान और कम रखरखाव के लिए सरल टिकाऊ डिजाइन
- समायोजित या बनाए रखने के लिए कोई आंतरिक भाग नहीं
- धातु से धातु संपर्क नहीं
- शाफ्ट, तकिया ब्लॉक बीयरिंग, और ड्राइव घटकों को प्रतिकूल परिस्थितियों में लंबे जीवन के लिए डिज़ाइन किया गया है, दीर्घकालिक यांत्रिक अखंडता का बीमा करता है
- मजबूत फ्रेम विभाजन तकिया ब्लॉक बीयरिंग का समर्थन करता है
- ग्रीस से भराई का डिब्बा।वैकल्पिक सील डिजाइन उपलब्ध हैं
कम स्थापना लागत
- कॉम्पैक्ट संरचना के साथ बनाया गया है
- छोटी ऑफ-गैस प्रणाली
- ऊर्ध्वाधर शाफ्ट हटाने से भवन आकार की आवश्यकताओं में कमी आती है
काम करने का सिद्धांत
अपशिष्ट जल उपचार के लिए केजेजी श्रृंखला हालो ब्लेड पैडल ड्रायरएक धातु की दीवार है जो प्रक्रिया स्रोत को गर्मी स्रोत (भाप या गर्म तेल) से अलग करती है।उच्च तापीय क्षमता प्राप्त की जाती है क्योंकि तापीय माध्यम से ऊष्मा सीधे प्रक्रिया द्रव्यमान में जाती है।जैसे-जैसे सामग्री गरम होती है और आंदोलनकारियों के संपर्क में आती है, प्रक्रिया द्रव्यमान को चालन के माध्यम से गर्म किया जाता है।एक अछूता ड्रायर के साथ, बहुत कम गर्मी खो जाती है।वाष्पित होना1 किलो पानी केवल के बारे में की आवश्यकता है 1.2 किलोग्राम भाप घोल सामग्री के लिए।निकास गैस न्यूनतम और कम तापमान पर होती है।इसलिए, ड्रायर से गैर-घनीभूत गैस की मात्रा, जिसे उपचार की आवश्यकता हो सकती है, न्यूनतम है।
अपशिष्ट जल उपचार के लिए केजेजी श्रृंखला हालो ब्लेड पैडल ड्रायरएक अप्रत्यक्ष गर्मी हस्तांतरण उपकरण है जो उत्पाद के सूखने के साथ संपर्क बढ़ाने के लिए उच्च स्तर के यांत्रिक आंदोलन का उपयोग करता है।गर्मी हस्तांतरण सतह के प्रति वर्ग फुट के वाष्पीकरण दर को स्वयं-सफाई पैडल और मिश्रण प्रभाव के माध्यम से अधिकतम किया जाता है।घूमने वाले पच्चर के आकार के पैडल के तिरछी सतहों के बीच प्रक्रिया सामग्री को स्थानांतरित करने से कतरनी शक्तियां उत्पन्न होती हैं, जो पैडल सतहों को साफ करती हैं और चालकता को अधिकतम करती हैं।काउंटर घूर्णन शाफ्ट दीवारों से दूर सामग्री को स्थानांतरित करते हैं, प्रत्येक पैडल पर टैब के माध्यम से दीवारों की सफाई करते हैं।यह डिस्क या एकल शाफ्ट डिज़ाइनों की तुलना में उच्च गर्मी हस्तांतरण दरों का परिणाम है।

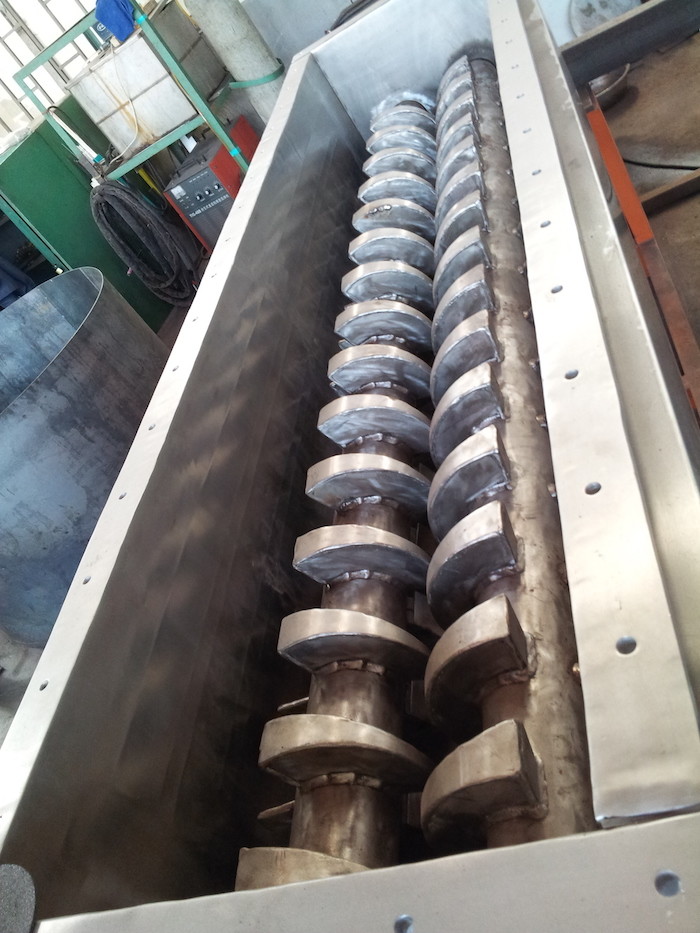

पच्चर के आकार के पैडल, और दोहरी आंदोलनकारियों के बीच का अंतर, पैडल के चारों ओर एक स्थानीय मिश्रण प्रभाव पैदा करते हैं।यह बिस्तर में अधिक व्यक्तिगत कणों को सीधे गर्मी हस्तांतरण सतह के संपर्क में लाने की अनुमति देता है, जिससे गर्मी हस्तांतरण दर में वृद्धि होती है, जिससे छोटे उपकरण का उपयोग होता है।
गर्मी स्रोत (तापमान 180 पर)℃ - 250℃)
भाप से गरम करना
भाप एक रोटरी संयुक्त के माध्यम से खोखले शाफ्ट में प्रवेश करती है और समान रूप से सभी पैडल को वितरित की जाती है।प्रत्येक क्रांति के साथ कंडेनसेट हटा दिया जाता है।
गर्म तेल (ताप द्रव) द्वारा ताप
गर्म तेल (थर्मल तरल पदार्थ) एक रोटरी संयुक्त के माध्यम से खोखले शाफ्ट में प्रवेश करता है और बाहर निकलता है।आपूर्ति पंप से दबाव खोखले पैडल के माध्यम से तरल को मजबूर करता है।
