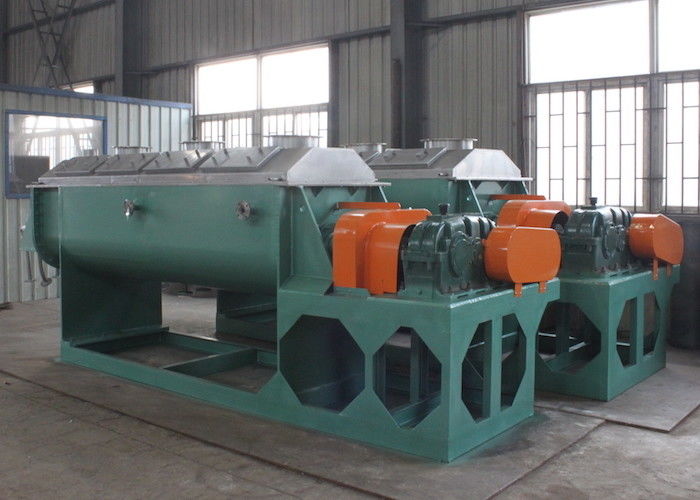

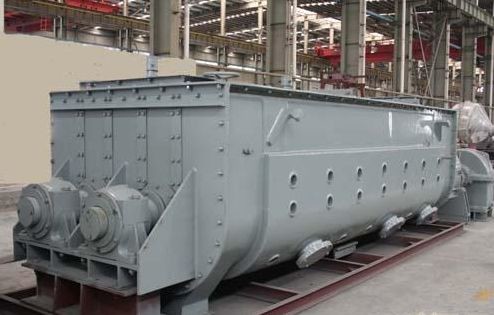

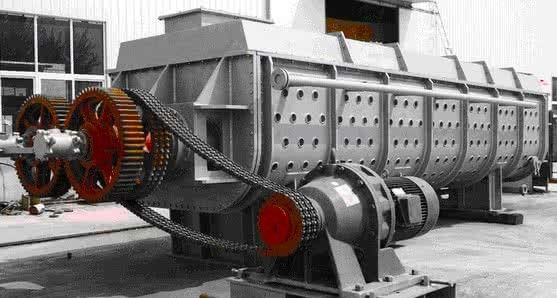

खोखले पैडल 11kw औद्योगिक सुखाने उपकरण

JYG सीरीज़ नई प्रकार के औद्योगिक कीचड़ के लिए खोखले पैडल ड्रायर
JYG श्रृंखला औद्योगिक सुखाने उपकरण औद्योगिक कीचड़ के लिए खोखले चप्पू ड्रायर

विवरण
Dual counter-rotating shafts with unique intermeshing hollow wedge-shaped paddles produce intimate mixing, optimize heat transfer, and provide a self-cleaning feature. अद्वितीय इंटरमेशिंग खोखले पच्चर के आकार वाले पैडल्स के साथ दोहरे काउंटर-घूर्णन शाफ्ट अंतरंग मिश्रण का उत्पादन करते हैं, गर्मी हस्तांतरण का अनुकूलन करते हैं, और एक स्व-सफाई सुविधा प्रदान करते हैं। A large heat transfer area to volume ratio is achieved by the use of hollow paddles and a jacketed vessel, through which the heating medium flows. आयतन अनुपात में एक बड़ा हीट ट्रांसफर क्षेत्र खोखले पैडल और एक जैकेट वाले बर्तन के उपयोग से प्राप्त किया जाता है, जिसके माध्यम से हीटिंग माध्यम बहता है। The result is an efficient, compact machine with less space requirements and lower installation cost. परिणाम कम जगह की आवश्यकताओं और कम स्थापना लागत के साथ एक कुशल, कॉम्पैक्ट मशीन है।

विशेषताएं

2. Operation method: support continuous operation and batch operation, support vacuum drying for thermal sensitive material and normal drying. 2. ऑपरेशन विधि: निरंतर संचालन और बैच ऑपरेशन का समर्थन करें, थर्मल संवेदनशील सामग्री और सामान्य सुखाने के लिए वैक्यूम सुखाने का समर्थन करें। Support heating, evaporating and cooling. हीटिंग, वाष्पीकरण और शीतलन का समर्थन करें।
3. हीटिंग संसाधन: गर्मी का आयोजन तेल, भाप, पानी, गर्म हवा और ठंडा तरल पदार्थ।
4. Special structure of oar blade with large heating area. 4. बड़े हीटिंग क्षेत्र के साथ ओअर ब्लेड की विशेष संरचना। The unit volume is small. इकाई की मात्रा छोटी है।
5. इकाई क्षेत्र में ताप क्षेत्र बड़ा है।
6. यह व्यापक रूप से कार्बनिक और अकार्बनिक पदार्थ, दाना सामग्री, चिपचिपा सामग्री और उच्च पानी की सामग्री वाली सामग्री के लिए उपयोग किया जाता है।


काम करने का सिद्धांत
JYG सीरीज़ नई प्रकार के औद्योगिक कीचड़ के लिए खोखले पैडल ड्रायर is a kind of conduction heating and low rotating speed-stirring type drier. एक प्रकार का चालन ताप और कम घूर्णन गति-सरगर्मी प्रकार सुखाने की मशीन है। There is jacket on the body of drier, hollow oar blade on the hollow shaft, filling heating medium in them, wet material is stirred by oar blade and carries on heat exchange with shaft and oar blade. ड्रेटर के शरीर पर जैकेट है, खोखले शाफ्ट पर खोखले ओअर ब्लेड, उनमें हीटिंग माध्यम भरने, गीले सामग्री को ओअर ब्लेड से हिलाया जाता है और शाफ्ट और ओअर ब्लेड के साथ गर्मी विनिमय पर किया जाता है। The structure of machine is generally horizontal type with two or four shafts. मशीन की संरचना आम तौर पर दो या चार शाफ्ट के साथ क्षैतिज प्रकार है।

हिट स्रोत (तापमान 180 पर)℃ - 250℃)
भाप द्वारा गरम करना
Steam enters the hollow shaft through a rotary joint and is evenly distributed to all paddles. भाप रोटरी शाफ्ट के माध्यम से खोखले शाफ्ट में प्रवेश करती है और समान रूप से सभी पैडल को वितरित की जाती है। Condensate is removed with each revolution. प्रत्येक क्रांति के साथ घनीभूत हटा दिया जाता है।
गर्म तेल (थर्मल द्रव) द्वारा ताप
Hot oil(thermal fluid) enters and exits the hollow shaft through a rotary joint. गर्म तेल (थर्मल द्रव) एक रोटरी संयुक्त के माध्यम से खोखले शाफ्ट में प्रवेश करता है और बाहर निकलता है। Pressure from the supply pump forces liquid through the hollow paddles. आपूर्ति पंप से दबाव खोखले पैडल के माध्यम से तरल को मजबूर करता है।

तकनीकी पैमाने
